SPINNERBLOCK 1 Retrofit
Elektro- & Montageplanung
Prozessleit- & Steuerungstechnik
Metallindustrie
Ablöse einer S5-Steuerung durch eine S7 TIA Steuerung

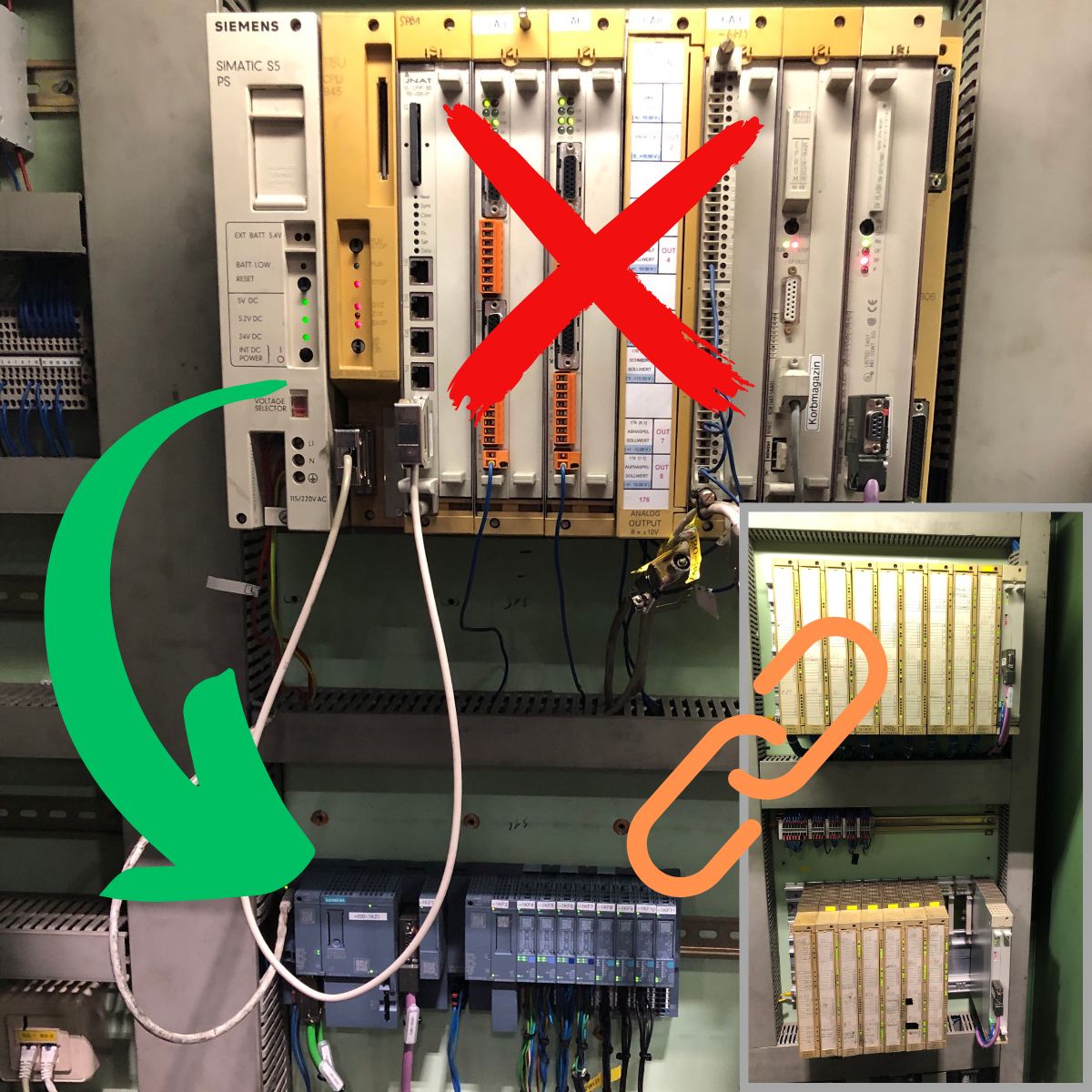

Im Rahmen der Modernisierung des Spinnerblock 1 wurde die 30 Jahre alte Siemens S5-Steuerung erfolgreich durch eine S7-1500-CPU ersetzt.
Ziel des Projekts war es, die bestehende Anlage auf den aktuellen Stand der Automatisierungstechnik zu bringen und gleichzeitig durch eine teilautomatische Migration der S5-Software die Projektkosten effizient zu gestalten.

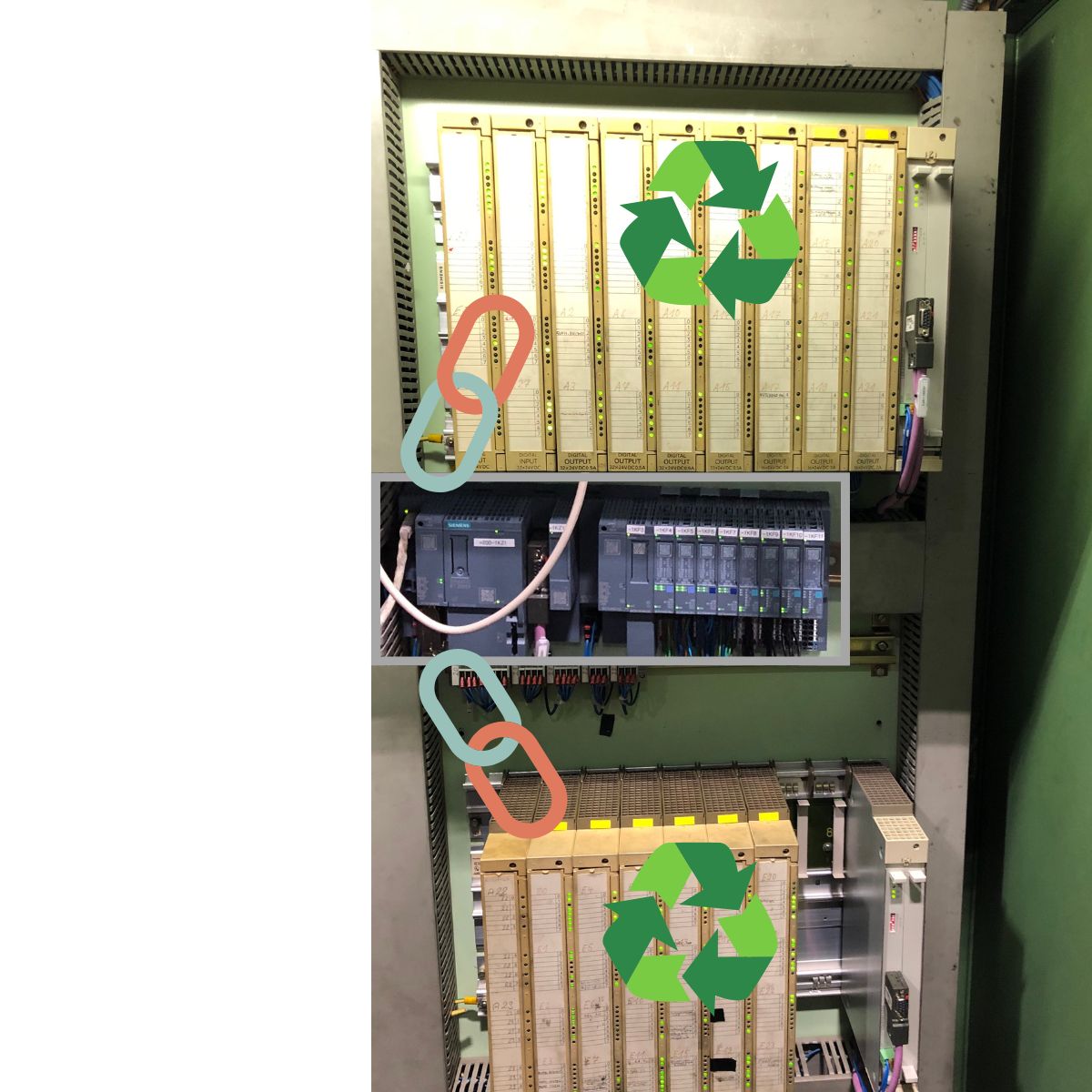

Zur Kostenoptimierung wurden bestehende S5-E/A-Baugruppen in das neue Steuerungssystem eingebunden.
Darüber hinaus erfolgte eine Anpassung der Schnittstellen an moderne Kommunikationsstandards sowie die Erstellung der Visualisierung und Meldungsprojektierung auf Siemens WinCC Unified Panels.
Neben der Softwareentwicklung im Simatic TIA Portal V19 umfasste das Projekt auch die Schaltschrankmontage, Verkabelung und Inbetriebnahme.
Mit einem Aufwand von rund 250 Planungs-, Entwicklungs- und Inbetriebnahmestunden wurde das Retrofit im Jahr 2025 erfolgreich abgeschlossen.
Unsere Leistungen im Projekt:
Teilautomatische Migration der S5-Software
Softwareerstellung im Simatic TIA Portal V19
Einbindung bestehender S5-E/A-Baugruppen in S7-1500 zur Kostenminimierung
Anpassung der Schnittstellen auf aktuelle Kommunikationsstandards
Visualisierung und Meldungsprojektierung auf Siemens WinCC Unified Panels
Datenaufbereitung für übergeordnetes Produktionssystem
Schaltschrankmontage & Verkabelung
Inbetriebnahme
Ca. 250 Planungs-, Entwicklungs- und Inbetriebnahmestunden
Projektabschluss: 2025
